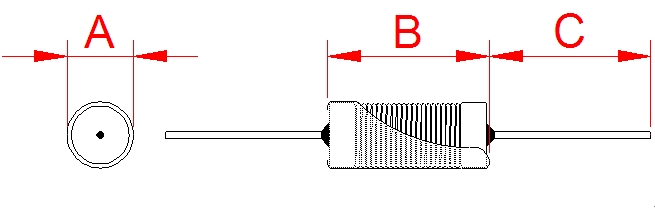

一. DRWW电感尺寸外观图（单位?/span>mm?/span>
.jpg)
|
品名 |
A (M-PAX) |
B (M-PAX) |
C (REF) |
脚径 (±0.05) |
|
CF/DRWW-1.8*2 |
2.3 |
2.5 |
28 |
0.5 |
|
CF/ DRWW-2.3*4 |
2.8 |
4.5 |
28 |
0.5 |
|
CF/ DRWW-3*6 |
3.5 |
6.5 |
28 |
0.5 |
|
CF/ DRWW-3*8 |
3.5 |
8.5 |
28 |
0.5 |
|
CF/ DRWW-3*10 |
3.5 |
10.5 |
28 |
0.5 |
|
CF/ DRWW-3.5*6 |
4.0 |
6.5 |
28 |
0.5 |
|
CF/ DRWW-4*5.5 |
4.5 |
6.0 |
28 |
0.5 |
|
CF/ DRWW-4*8 |
4.5 |
8.5 |
28 |
0.5 |
|
CF/ DRWW-4*10 |
4.5 |
10.5 |
28 |
0.5 |
|
CF/ DRWW-4.2*6 |
4.7 |
6.5 |
28 |
0.5 |
|
CF/ DRWW-4.5*6.5 |
5.0 |
7.0 |
28 |
0.5 |
|
CF/ DRWW-5*8 |
5.5 |
8.5 |
28 |
0.5 |
|
CF/ DRWW-5*11 |
5.5 |
11.5 |
28 |
0.5 |
|
CF/ DRWW-5*12 |
5.5 |
12.5 |
28 |
0.5 |
|
CF/ DRWW-5*13 |
5.5 |
13.5 |
28 |
0.5 |
|
CF/ DRWW-6*8.3 |
6.5 |
8.8 |
28 |
0.5 |
|
CF/ DRWW-6*12 |
6.5 |
12.5 |
28 |
0.5 |
|
CF/ DRWW-6.3*14 |
6.8 |
14.5 |
28 |
0.5 |
|
CF/ DRWW-7*16.5 |
7.5 |
17.0 |
28 |
0.5 |
|
CF/ DRWW-8*10 |
8.5 |
10.5 |
28 |
0.5 |
|
CF/ DRWW-8*15 |
8.5 |
15.5 |
28 |
0.5 |
|
CF/ DRWW-9*12 |
9.5 |
12.5 |
28 |
0.5 |
|
CF/ DRWW-9.5*19 |
10.0 |
19.5 |
28 |
0.5 |
|
CF/ DRWW-10*16 |
10.5 |
16.5 |
28 |
0.5 |
|
CF/ DRWW-10*20 |
10.5 |
20.5 |
28 |
0.5 |
?/span>. DRWW电感性能
1.工作频率?/span>40kHz-5M-PHz
2.工作温度?span lang="EN-US">-40?span lang="EN-US"> to +125
?span lang="EN-US">3.储存温度?span lang="EN-US">-25?span lang="EN-US"> to +85?span lang="EN-US">
4.储存湿度?span lang="EN-US">30 to 95%
?/span>. DRWW电感的特?/span>
DRWW电感具有尺寸小，绕制方便、安装简单、价格便宜，可靠性高的特点?/span>
?/span>. DRWW电感?/span>应用
DRWW电感常应用于扼流圈、滤波电感、储能电感?/span>EMI差模电感、升压电感、振荡电感?/span>RF射频等?/span>
?/span>. DRWW电感价格
DRWW电感的价格区间一般在0.10-1.8元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等?/span>
编号?/span>?/span>
CF/DRWW 0306 - 103 K - P/U
(1) (2) (3) (4) (5)
(1). 编号(CF):工字型电感（Peaking coils) ( /DRWW )
(2). 尺寸?/span>Size):铁芯尺寸,铁芯直径=3mm, 高度=6mm?/span>core size: A=3mm, B=6mm)( 0306 )
(3). 标称电感值班(Inductance) : "103"?/span>?/span> 1mH?/span>Example: "103"for 1mH) ( 103 )
(4). 电感公差?/span>Tolerance) :"M:±20%, "K":±10% , "J":±5% ( K )
(5). 电感外包绝缘套管?/span>?/span> PVC ?/span> UL?/span> PVC Sleeve or UL tube )

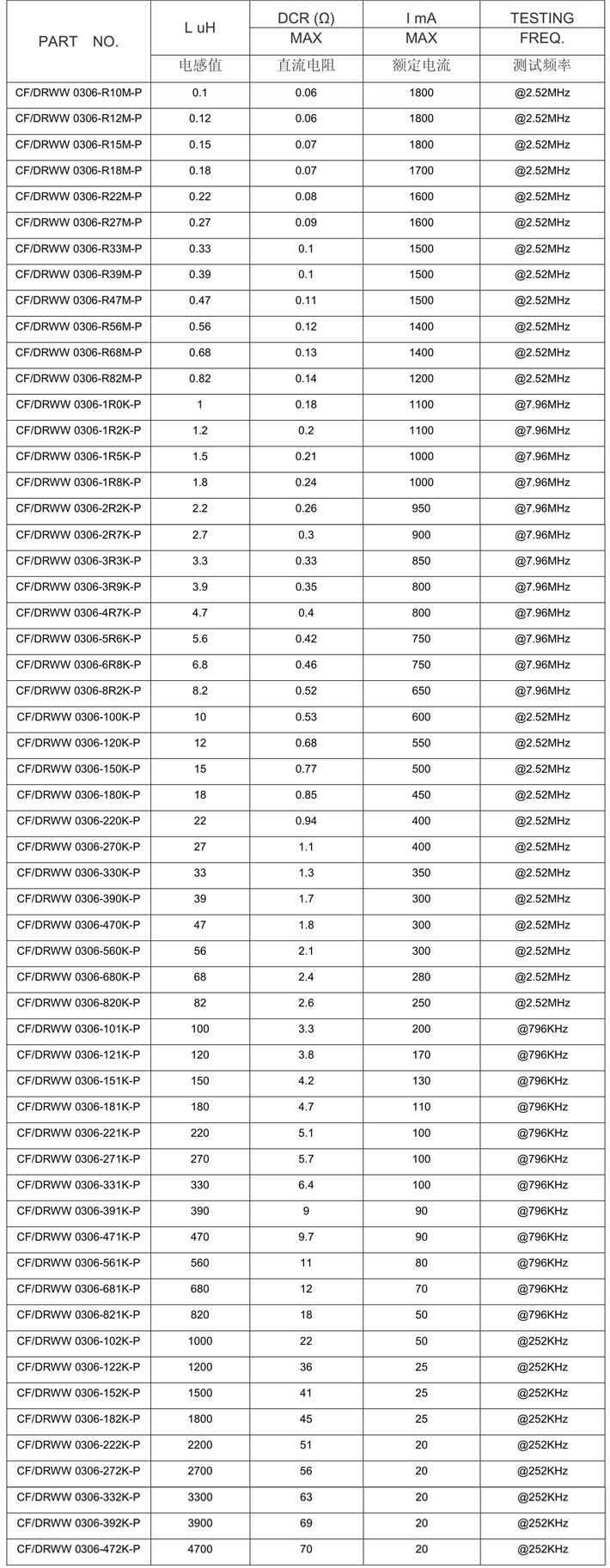

CF/DRWW 0306系列
.jpg)
